Новый Арбат времён СССР и "главный телевизор" страны.

Оригинал взят у terranova2017 в Новый Арбат. Уже исторические фото
Оригинал взят у russos в Новый Арбат. Уже исторические фото
Владимир Кузнецов снова радует старой подборкой фото Москвы. На это раз — Новый Арбат. Все фото, кроме пары кадров, сделаны в марте 1992 года с жилого дома №10. Это двадцатичетырёхэтажный одноподъездный панельный жилой дом серии 1МГ-601-Ж, построенный в 1968 году.

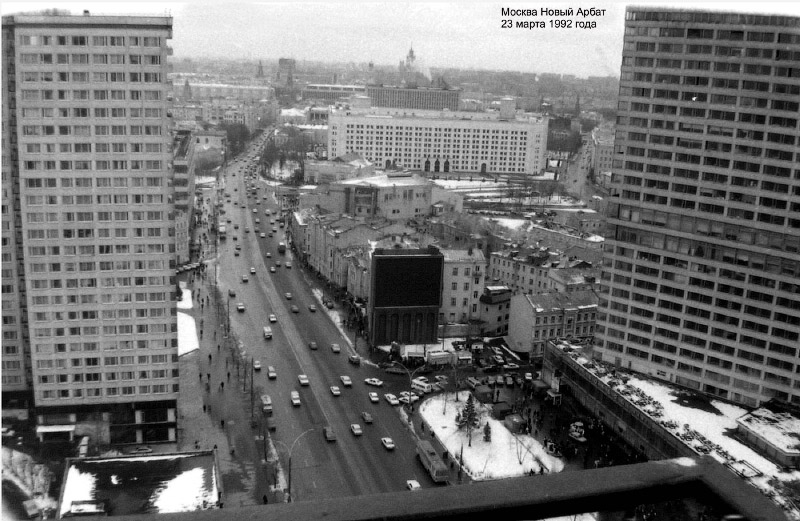

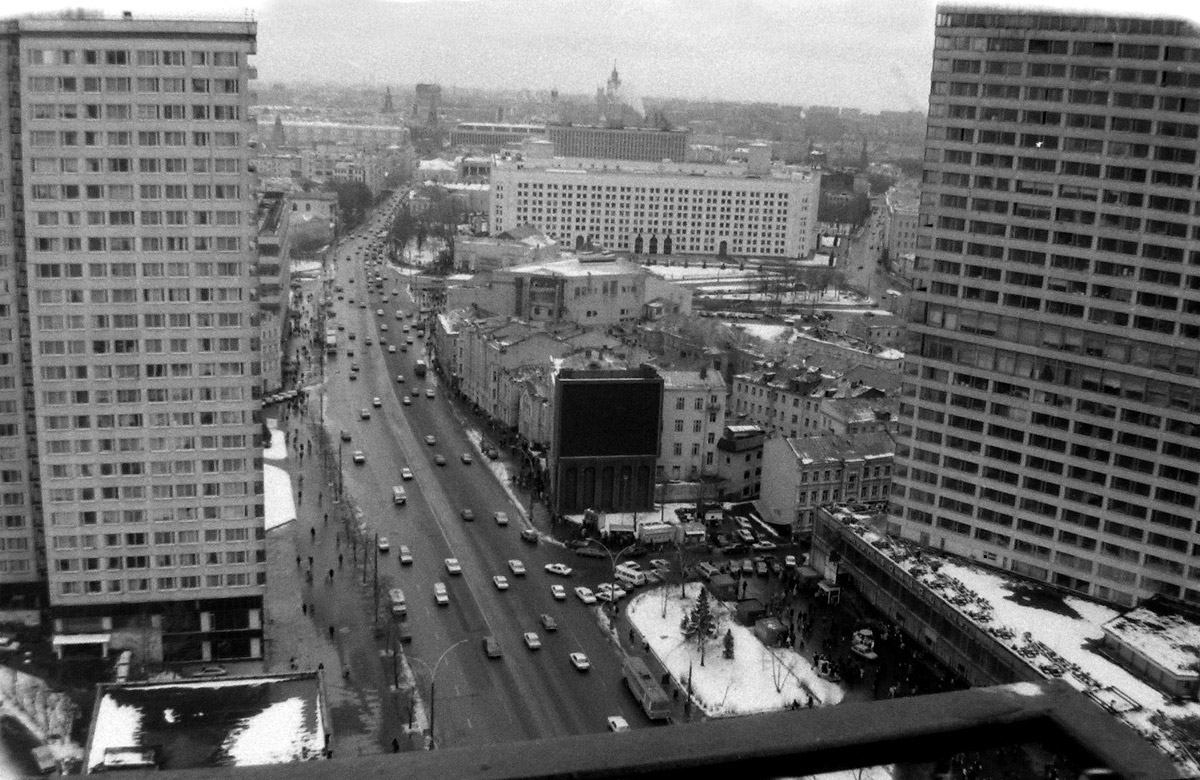

На заглавной фото и еще ниже черный экран — первое и единственное Советское Световое Панно. Первая версия проработало с 1967 по 1977. Вторая версия с 1977 по 1992 года.

В 1972 году на брандмауэрной стене дома № 17 по проспекту Калинина (ныне — Новый Арбат, д. 7) был установлен первый на территории Советского Союза видеоэкран, получивший название «Элин». Эта была аббревиатура и расшифровывалась она как электронный информатор. Аналогичных устройств в мировой практике на тот момент не существовало. Фактически это был полноцветный «телевизор» насчитывавший 103 900 автомобильных ламп накаливания закрытых красными, синими и зелеными светофильтрами. Площадь экрана составляла 235 квадратных метров. Система «Элин» давала возможность демонстрировать кинофильмы, плакаты, иллюстрации, текстовые материалы и передачи с телепроектора. Все это осуществлялось с помощью телекинопоста и аппаратуры, включавшей в себя более 600 тысяч электрорадиокомпонентов. Справедливости ради, надо сказать, что при передаче быстрого движения картинка немного «притормаживала», но, учитывая «первородство» «Элина» в ряду аналогичных устройств, можно простить ему этот маленький недостаток.

Спустя 10 лет, во второй половине 1983 года на ЦКБИТ начались работы по созданию видеоэкрана нового поколения — на вакуумно-люминесцентных индикаторах. Он должен был заменить собой морально и физически устаревшее табло на Калининском проспекте. Этот проект получил название «Элин 2». Винницкому КБ в этой работе активно помогали Саратовский завод приемно-усилительных ламп и Николаевский завод «Трансформатор», а принцип изготовления индикаторов был разработан в НИИ «Платан». Индикаторы представляли собой, своего рода кинескоп без расширяющейся части с расфокусирующей системой и нанесенным на торец колбы люминофором одного из трех цветов — красного, синего или зеленого.

«Элин 2» начал работать летом 1985 года к открытию Международного фестиваля молодежи и студентов. Тогда же появилось и дюралевое декоративное обрамление экрана, в котором скрывались службы управления видеопроцессами. Теперь «Элин» состоял из 1728 индикаторных модулей — это более 110 000 индикаторов. Режим полиэкрана был рассчитан на одновременный просмотр и днем и вечером четырех программ, качество изображения которых заметно улучшилось. Площадь экрана немного уменьшилась, теперь она составляла 221 кв. метр, зато его разрешение достигло 192х144 пикселя, количество цветовых градаций — 16 по каждому из цветов. Пиксель состоял из четырех индикаторов — синего, красного и двух расположенных по диагонали зеленых. Из-за этого картинка в целом имела зеленоватый оттенок.

«Элин 2» худо-бедно (а надежность его была низкой) проработал до начала 1990-х годов, неизменно по вечерам собирая праздношатающуюся молодежь на лавочках, расположенных вдоль проспекта. Однако, когда начала рушится вся советская система хозяйствования, за рабочим состоянием экрана следить стало не кому, да и нужды в нем к тому моменту ни у кого особенно не было. Так что пришедший в негодность экран стал использоваться сначала как основа для установки четырех призмадинамических рекламных щитов «Нефтепродуктбанка», а затем на долгие годы был закрыт баннером с рекламой «Банка Москвы».

Описание экрана взято отсюда.

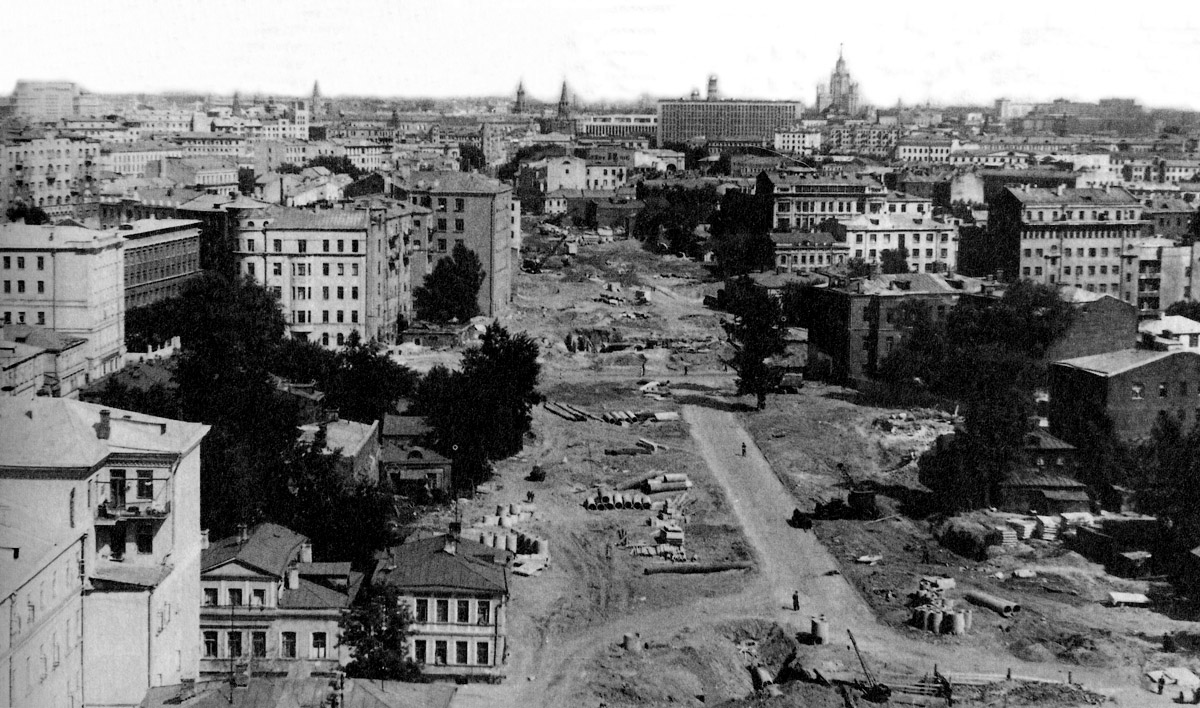

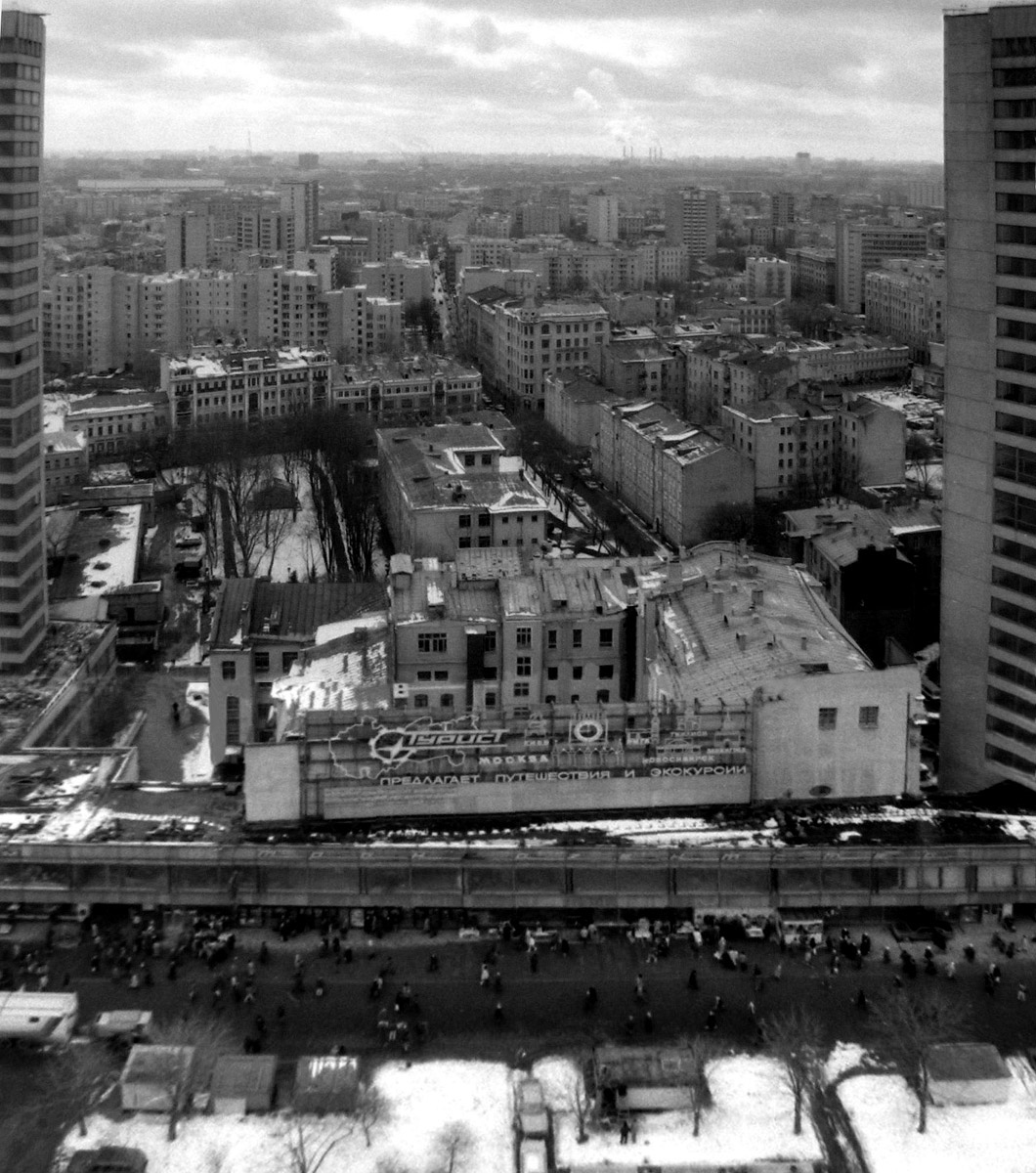

1. Так начинался Новый Арбат.


2.


3.


4.

.::кликабельно::.

5.


6.


7.


8.

.::кликабельно::.

9. Тот самый «Элин 2».


10.


11. Обложка журнала «Наука и Жизнь» с фотографией первой версией экрана.

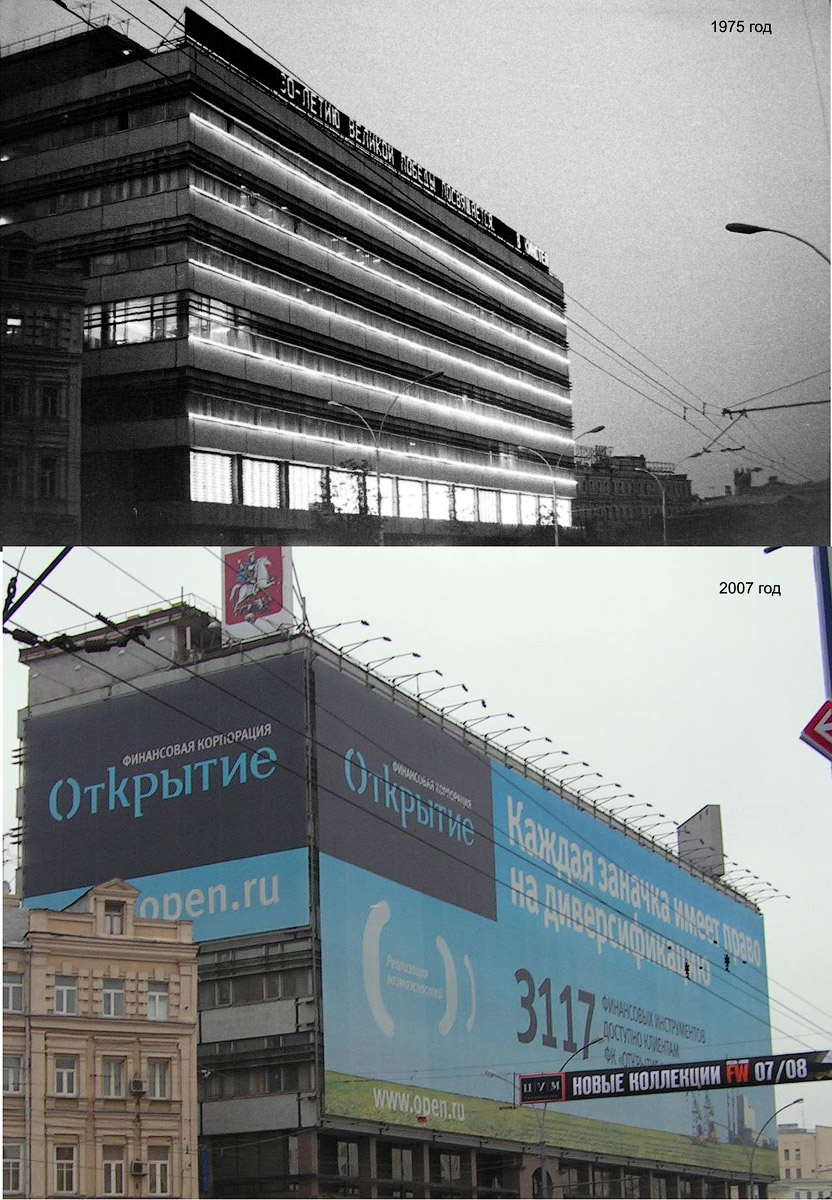

12. Было/стало.


И на закуску кадры кинопленки из архива Владимира Кузнецова с работой экрана. снятые 6 ноября 1985 года. Снималось на узкоплёночный любительский киносъёмочный аппарат «Кварц 8С» с кинопленкой ОЦ-45 .




Tags: архитектура, история Москвы, техника
